பேட்டரி ஆற்றல் சேமிப்பு அமைப்பு

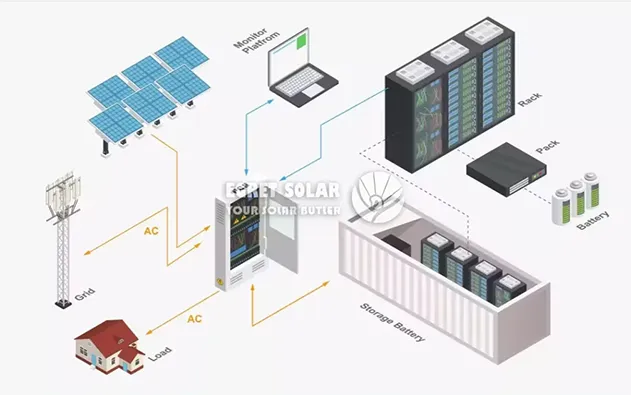

பேட்டரி ஆற்றல் சேமிப்பு அமைப்பின் முக்கிய கூறுகள் யாவை?

1.பேட்டரி சிஸ்டம்

இது இரசாயன ஆற்றலைப் பயன்படுத்தக்கூடிய மின் ஆற்றலாக மாற்றும் பல தனித்த மின்கலங்களால் ஆனது. இந்த தனிப்பட்ட செல்கள் பிரத்யேக தொகுதிகளாக தொகுக்கப்பட்டுள்ளன, மேலும் இந்த தொகுதிகள் அனைத்தும் ஒருங்கிணைக்கப்படும் போது, ​​அவை ஒரு முழுமையான பேட்டரி பேக்கை உருவாக்குகின்றன - இது அமைப்பின் முக்கிய ஆற்றல் சேமிப்பு அலகு ஆகும்.

2.பேட்டரி மேலாண்மை அமைப்பு (BMS)

இந்த அமைப்பின் முதன்மைப் பணி முழு பேட்டரி அமைப்பையும் பாதுகாப்பதாகும். இது ஒவ்வொரு பேட்டரி கலத்தின் நிலையையும் தொடர்ந்து கண்காணிக்கிறது, சார்ஜ் நிலை (SoC) மற்றும் சுகாதார நிலை (SoH) போன்ற முக்கிய அளவீடுகள் மற்றும் நிபந்தனைகளைக் கண்காணிக்கிறது மற்றும் பேட்டரி தீ மற்றும் பிற சாத்தியமான ஆபத்துகள் போன்ற அபாயங்களைத் தடுக்க ஒரு பாதுகாப்புத் தடையாக செயல்படுகிறது.

3.இன்வெர்ட்டர்

இந்த கூறு பேட்டரியிலிருந்து நேரடி மின்னோட்டத்தை (டிசி) எடுத்து, அதை மாற்று மின்னோட்டமாக (ஏசி) மாற்றுகிறது, பின்னர் இது அனைத்து வகையான மின் சாதனங்களுக்கும் மின்சாரம் வழங்க முடியும். இருதரப்பு இன்வெர்ட்டருடன் பொருத்தப்பட்ட BESSக்கு, ஒரே நேரத்தில் சார்ஜிங் மற்றும் டிஸ்சார்ஜிங் செயல்முறைகளைக் கையாளும் திறனை கணினி பெறுகிறது.

4.ஆற்றல் மேலாண்மை அமைப்பு (EMS)

இது முழு BESS முழுவதும் ஆற்றல் ஓட்டத்தை மேற்பார்வையிடுவதற்கும் ஒழுங்குபடுத்துவதற்கும் பொறுப்பாகும், மேலும் இது சூரிய சேமிப்பு கொள்கலன் BESS அமைப்பில் உள்ள பேட்டரி மேலாண்மை அமைப்பு, மின் கட்டுப்பாட்டு அமைப்பு மற்றும் பிற கூறுகளின் வேலையை ஒருங்கிணைக்கிறது. நிகழ்நேர ஆற்றல் தரவைச் சேகரித்து பகுப்பாய்வு செய்வதன் மூலம், கணினியின் மின் வளங்களின் ஒதுக்கீடு மற்றும் பயன்பாட்டை திறமையான முறையில் EMS மேம்படுத்த முடியும்.

கூறு

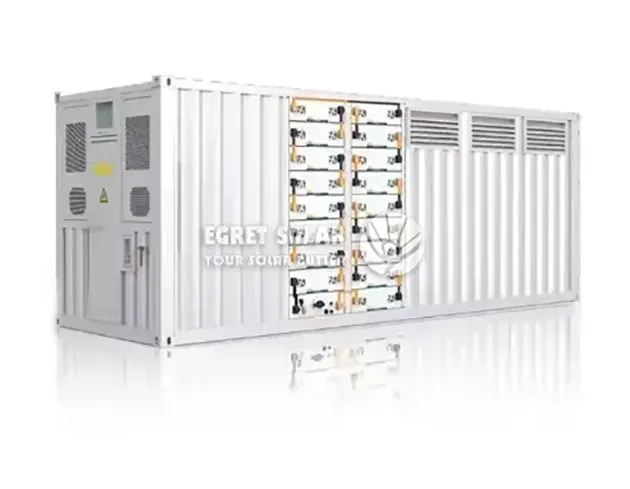

சூரிய ஆற்றல் சேமிப்பு அமைப்பு:

1.ஒருங்கிணைக்கப்பட்ட மற்றும் தரப்படுத்தப்பட்ட ஆற்றல் சேமிப்பு அமைப்பு, போக்குவரத்து, நிறுவ மற்றும் பராமரிக்க எளிதானது

2.மட்டு வடிவமைப்பு, ஆதரவு அமைப்பு விரிவாக்கம்.

3.ஆல்ரவுண்ட் நிகழ்நேர கண்காணிப்பு மற்றும் ஆற்றல் தேர்வுமுறை மேலாண்மை, பேட்டரி அமைப்பின் பாதுகாப்பிற்கு முழுமையாக உத்தரவாதம் அளிக்கிறது.

4.பல்வேறு வேலை முறைகள், பல்வேறு பயன்பாடுகளுக்கு ஏற்றது.

5. ESS அடுக்கக்கூடிய சூரிய ஆற்றல் சேமிப்பு அமைப்பு கவனிக்கப்படாத செயல்பாட்டை ஆதரிக்கிறது மற்றும் ஆன்லைன் நிகழ்நேர அமைப்பு கண்காணிப்பை செயல்படுத்துகிறது.

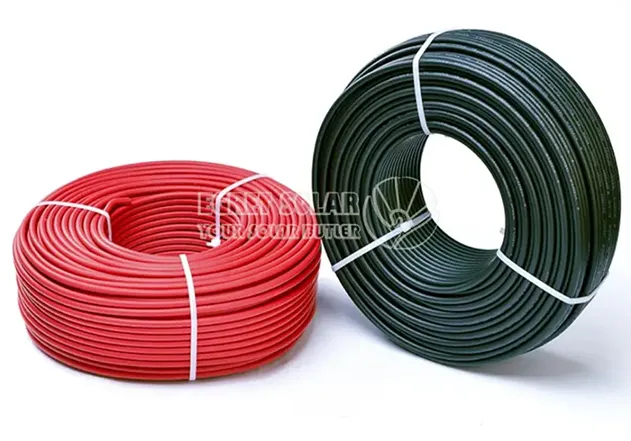

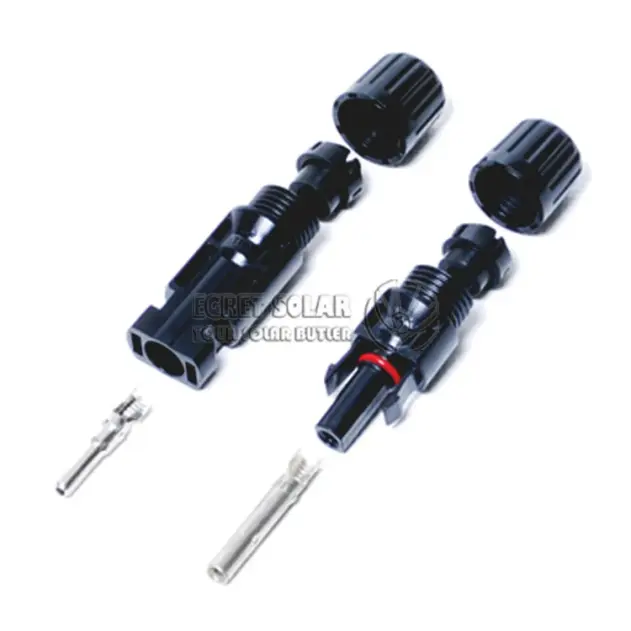

DC கேபிள்கள்மற்றும்MC4 இணைப்பிகள்:

குறுக்கு வெட்டு: 4mm², 6mm², 10mm² (விரும்பினால்)

மதிப்பிடப்பட்ட மின்னழுத்தம்: 1000V/1500V

மதிப்பிடப்பட்ட மின்னோட்டம்: 55A, 70A

நிறம்: கருப்பு (தரநிலை), சிவப்பு (விரும்பினால்)

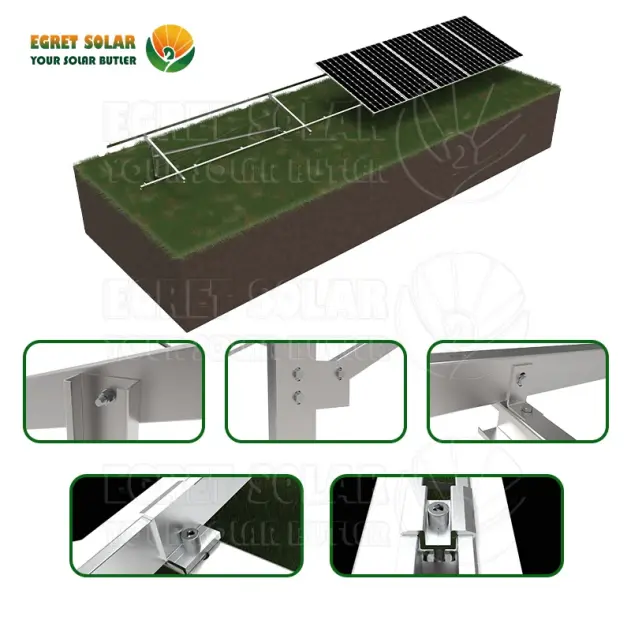

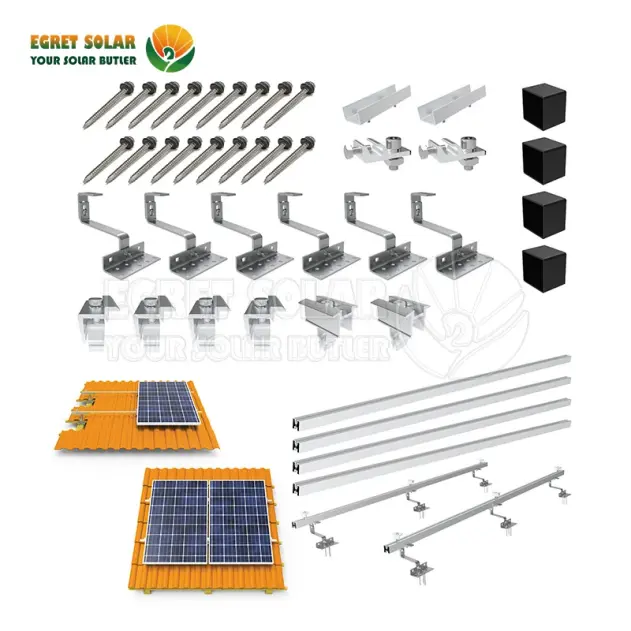

சோலார் மவுண்டிங் சிஸ்டம்:

கூரை, தரை மற்றும் பால்கனிகள் உட்பட பல்வேறு பயன்பாடுகளுக்கு ஏற்ற சூரிய மவுண்டிங் அடைப்புக்குறிகள்.

பொருட்கள்: AI6005-T5, SUS304 மற்றும் கார்பன் ஸ்டீல்.

கேபிள் கிளிப் மற்றும் கேபிள் இணைப்புகள் (விரும்பினால்);

கிரவுண்டிங் லக்மற்றும்தரையிறக்கும் வாஷர்(விரும்பினால்).
