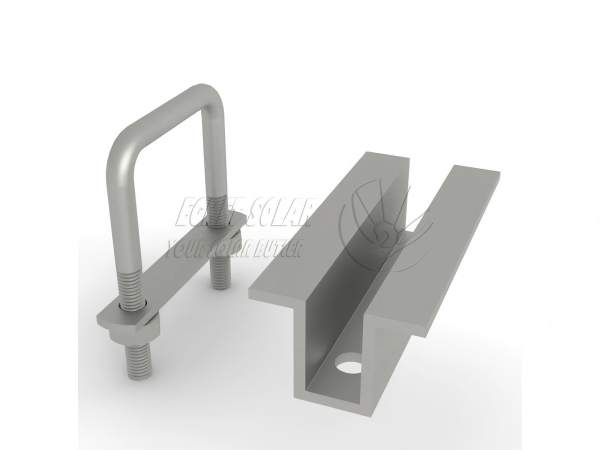

இரட்டை U போல்ட் சோலார் மிட் கிளாம்ப்

Egret dual U போல்ட் சோலார் மிட் கிளாம்ப் இரண்டு பக்கங்களிலும் உள்ள சோலார் பேனல்களை இரண்டு அருகில் உள்ள சோலார் ஃபோட்டோவோல்டாயிக் பேனல்களுக்கு நடுவில் பொருத்த பயன்படுகிறது. சாதாரண சோலார் மிட் கிளாம்ப் போலல்லாமல் மற்றும்இறுதி கவ்வி, க்ளாம்ப் பாடி நீளமானது, 80-100 மிமீ, இதன் விளைவாக இன்னும் கூடுதலான விசை விநியோகம் மற்றும் ஒளிமின்னழுத்த அலுமினிய சட்டத்தை அழுத்துவதையும் அரிப்பதையும் தடுக்க ஒரு இடையக அமைப்பை உருவாக்குகிறது.

தயாரிப்பின் நிலையான நீளம் 80-100 மிமீ உள்ளடக்கியது, மற்ற தனிப்பயன் நீளங்கள் ஏற்றுக்கொள்ளப்படுகின்றன. இது சந்தையில் உள்ள பிரதான 30/35/40மிமீ ஒளிமின்னழுத்த தொகுதி தடிமனுடன் இணக்கமானது; U-வடிவத்தின் உயரத்தை சதுர எஃகு பிரதான கற்றைகளின் வெவ்வேறு விவரக்குறிப்புகளுடன் பொருந்துமாறு தனிப்பயனாக்கலாம்.

தயாரிப்பு அளவுருக்கள்

தனிப்பயனாக்க வழிமுறைகள்

அலுமினிய கிளாம்ப் நீளம் விருப்பம்: 80 மிமீ முதல் 120 மிமீ வரை

பொருத்தமான PV பேனல் சட்ட உயரம்: 30 முதல் 40 மிமீ

U-போல்ட் திறப்பு அகலம் (செவ்வக குழாய் பிரதான கற்றைகளுக்கு ஏற்றது): 40/60/80/100mm, 40×60, 50×80, 50×100 போன்ற செவ்வக அடைப்புக்குறிகளுக்கு ஏற்றது

U போல்ட் PV ஃபாஸ்டர்னர் விட்டம்: பொதுவாக M8 மற்றும் M6

அடைப்பு ரயில் வட்டக் குழாயாக இருந்தால், U- வடிவ வட்டமான போல்ட்டைப் பயன்படுத்தலாம்; U- வடிவ எஃகு பயன்படுத்தப்பட்டால், பயன்படுத்தலாம்பிளாஸ்டிக் நட்டு கொண்ட சூரிய நடுப்பகுதி .

உள்ளிட்ட கூறுகள்

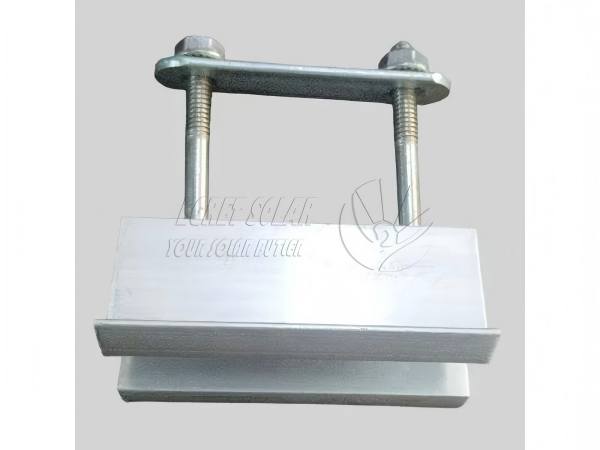

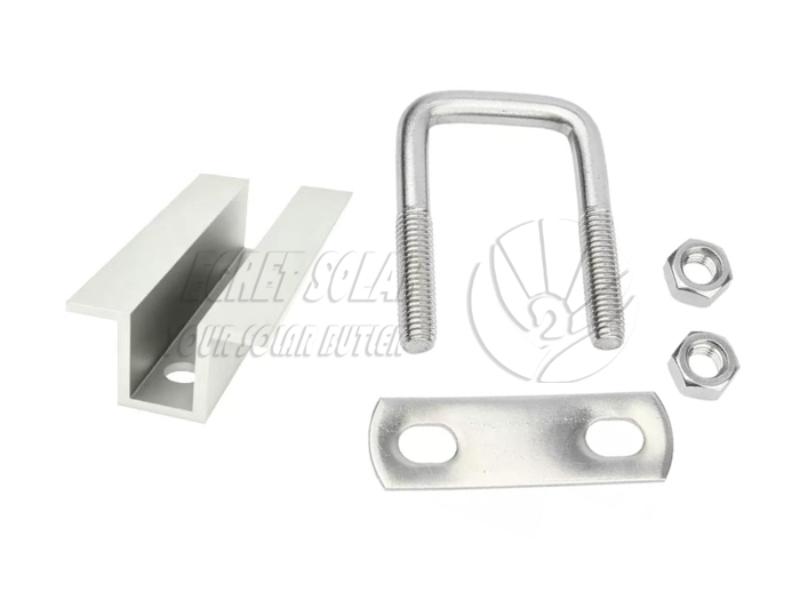

U-bolt pv clamp இன் முழுமையான தொகுப்பு ஒரு தொகுப்பாக அனுப்பப்படுகிறது, பாகங்கள் தனித்தனியாக வாங்க தேவையில்லை. முழுமையான தொகுப்பு பின்வருவனவற்றைக் கொண்டுள்ளது:

1.அலுமினியம் மிட் கிளாம்ப் *1

( Al6005-T5 அலுமினியம் அலாய் வெளியேற்றப்பட்ட சுயவிவரம், அனோடைஸ் செய்யப்பட்ட மேற்பரப்பு

2.அலுமினியம் நீண்ட தட்டு*1

(அதே பொருளின் அலுமினிய கிளாம்ப்)

3.U-bolt *1:

(Q235 எஃகு ஹாட்-டிப் கால்வனேற்றப்பட்ட, ஒருங்கிணைந்த வளைந்த, துருப்பிடிக்காத மற்றும் வானிலை-எதிர்ப்பு)

4. பிளாட் வாஷர்கள் *2

(ஹாட்-டிப் கால்வனேற்றப்பட்ட நிலையான ஃபாஸ்டென்சர்கள், ஆண்டி-லூசனிங் மற்றும் ஆன்டி-ஸ்லிப்)

5.Flange nuts அல்லது வெளிப்புற ஹெக்ஸ் கொட்டைகள் *2

U சோலார் மிட் கிளாம்பின் அம்சங்கள்

சமநிலையான அழுத்த விநியோகம், பேனல் நழுவுவதைத் தடுக்கிறது

அலுமினிய க்ளாம்ப் மற்றும் சோலார் பேனல் சட்டகம் மற்றும் ரயில் ஆகியவற்றுக்கு இடையே உள்ள பெரிய கூட்டுப் பகுதியானது பொதுவான நடுப்பகுதியுடன் ஒப்பிடும் போது அழுத்த விநியோகத்தை உறுதி செய்கிறது, பலத்த காற்று மற்றும் வெப்பநிலை ஏற்ற இறக்கங்களின் கீழ் பேனல் இடப்பெயர்ச்சியைத் தடுக்கிறது.

நீண்ட கால வெளிப்புற அரிப்பு எதிர்ப்பு

இரட்டை அடுக்கு சூரிய மவுண்டிங் கிளாம்ப் புற ஊதா கதிர்கள், மழை மற்றும் அமிலம்/கார அரிப்பை எதிர்க்கிறது; U-bolts சூடான-டிப் கால்வனேற்றப்பட்டவை, அதிக உப்பு-தெளிப்பு கரையோரப் பகுதிகளிலும் மழை பெய்யும் தெற்குப் பகுதிகளிலும் கூட 15 ஆண்டுகளுக்கு துருப்பிடிக்காத செயல்பாட்டை உறுதி செய்கின்றன, இது பல்வேறு கடுமையான வெளிப்புற சூழல்களுக்கு ஏற்றது.

விற்பனைக்குப் பிந்தைய சிறந்த சேவை

எங்கள் தயாரிப்புகள் உயர்தர எஃகு அடிப்படைப் பொருட்களைப் பயன்படுத்துகின்றன மற்றும் 65µm கால்வனேற்றப்பட்ட அடுக்கைக் கொண்டுள்ளன, இது 25 ஆண்டு சேவை வாழ்க்கை மற்றும் 12 ஆண்டு உத்தரவாதத்தை வழங்குகிறது.

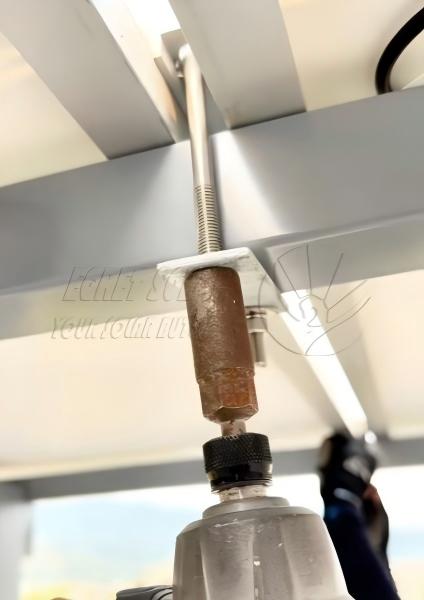

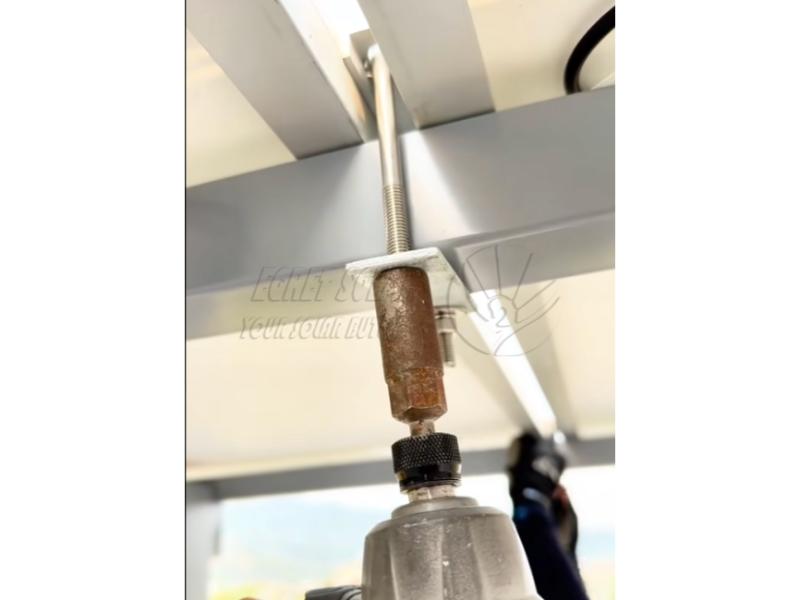

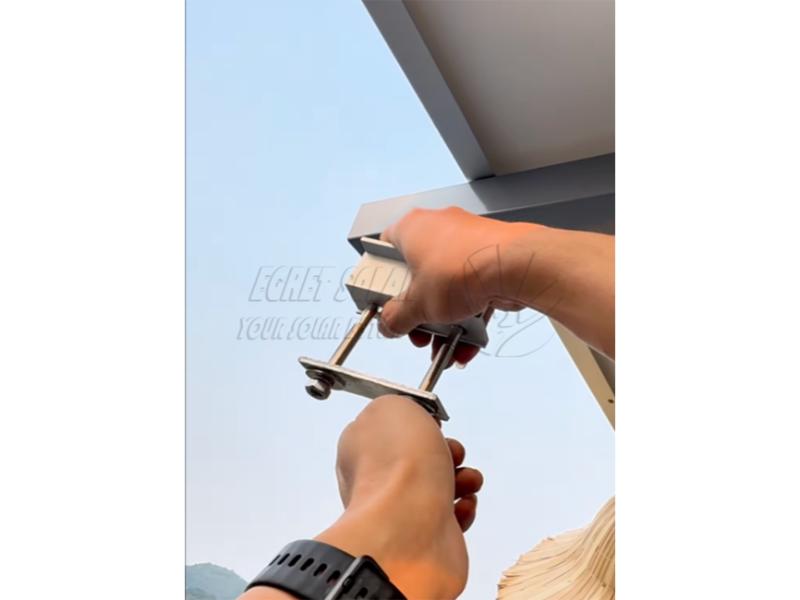

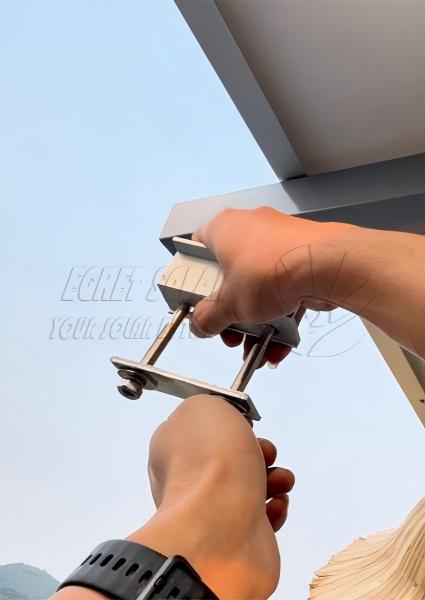

                                                                   மொரிஷியஸ் வாடிக்கையாளர் வழங்கிய நிறுவல் படம்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1. U-bolt எந்த சதுர குழாய் கற்றைகளில் பூட்ட முடியும்?

A1. நிலையான U-போல்ட்கள் செவ்வக கால்வனேற்றப்பட்ட/ZAM எஃகு சதுர விட்டங்களுக்கு பொருந்தும். உங்கள் அடைப்புக்குறியானது சிறப்பு அகலம்/தடிமன் கற்றைகளைப் பயன்படுத்தினால், உங்கள் வரைபடத்தின்படி U-bolt உயரத்தையும் திறப்பு அகலத்தையும் தனிப்பயனாக்கலாம்.

Q2. கடலுக்கு அருகில் அதிக உப்பு தெளிக்கும் பகுதிகளில் இந்த கிளாம்பைப் பயன்படுத்தலாமா?

A2: ஆம். சோலார் U மிட் கிளாம்ப் UV-எதிர்ப்பு மற்றும் அமில மழை-எதிர்ப்பு; ஹாட் டிப் கால்வனேற்றப்பட்ட ஃபாஸ்டென்சர்கள் 500 மணிநேர உப்பு தெளிப்பு சோதனையில் தேர்ச்சி பெறுகின்றன. தீவுகள் போன்ற மிகவும் அரிக்கும் சூழல்களுக்கு, துத்தநாகம்-அலுமினியம்-மெக்னீசியம் போல்ட் மேம்படுத்தப்படலாம், வெளிப்புற சேவை வாழ்க்கை 20 ஆண்டுகளுக்கும் மேலாகும்.

Q3: நிறுவல் சூழல் கடுமையாக இருந்தால், இந்த மிட் கிளாம்பிற்கு மாற்றியமைக்க ஏதேனும் பரிந்துரைக்கப்பட்ட தரை அமைப்புகள் உள்ளதா?

A:ஐரோப்பாவில் கடும் பனி மற்றும் காற்று உள்ள பகுதிகளுக்கு ஏற்ற, அதிக வலிமை கொண்ட ஜாம் சதுர குழாய் அமைப்பைப் பயன்படுத்த பரிந்துரைக்கிறோம். வெல்டிங் தேவையில்லை, இணைப்பு மற்றும் சரிசெய்தல் நேரடியாக போல்ட் மூலம் செய்யப்படுகிறது, இது நிறுவலுக்கு வசதியாக இருக்கும்.
